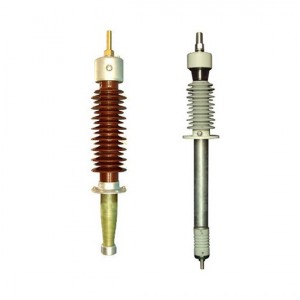

Tha bushing bholtachd àrd a’ toirt iomradh air inneal a leigeas le aon no grunn stiùirichean a dhol tro phàirtean leithid ballachan no bogsaichean airson insulation agus taic, agus tha e na inneal cudromach ann an siostaman cumhachd.Ann am pròiseas saothrachadh, còmhdhail agus cumail suas, faodaidh uireasbhaidhean falaichte a bhith aig preasan àrd-bholtaid air sgàth diofar adhbharan;rè obrachadh fad-ùine, tha buaidh teas achadh dealain agus stiùiridh, milleadh meacanaigeach agus creimeadh ceimigeach, agus suidheachaidhean àile a’ toirt buaidh orra.Bidh easbhaidhean ann mean air mhean cuideachd.
Bithear a’ cleachdadh preasan bholtachd àrd sa mhòr-chuid airson insulation talmhainn de loidhnichean uidheamachd cumhachd a tha a’ tighinn a-steach agus a-mach leithid cruth-atharrachaidh, reactaran, agus luchd-brisidh chuairtean, agus cuairtean bholtachd àrd a’ dol tro bhallachan.Tha trì seòrsaichean de phreasan bholtachd àrd ann: bushing dielectric singilte, bushing dielectric co-dhèanta agus bushing capacitive.Tha prìomh insulation a ’phreasa capacitive air a dhèanamh suas de bhanca capacitor sreath siolandair coaxial air a chruthachadh le bhith a’ lùbadh stuthan inslithe lùbach agus dealanan meatailt foil mu seach air an t-slat giùlain.A rèir diofar stuthan insulation, tha e air a roinn ann am pàipear gummed agus pàipear le ola capacitive bushing.Mar as trice bidh preasan àrd-bholtachd cruth-atharrachaidh 110kV agus os a chionn ola-pàipearseòrsa capacitor;Tha e air a dhèanamh suas de chrìochnaidhean uèiridh, caibineat stòraidh ola, caol porcelain àrd, caol porcelain nas ìsle, cridhe capacitor, slat treòrachaidh, ola inslithe, flange, agus ball cuideam.
Rè obrachadh a ’phreasa bholtachd àrd, feumaidh am prìomh insulation seasamh ri bholtadh àrd, agus feumaidh sruth mòr a bhith aig a’ phàirt giùlain.Is e na prìomh sgàinidhean droch cheangal de luchd-ceangail dealain a-staigh agus a-muigh, taiseachd agus crìonadh ann an insulation bushing, dìth ola ann am bushing, sgaoileadh pàirt de chridhe capacitor agus sgaoileadh an scrion deiridh gu làr, msaa.
Is e inneal a-muigh a th ’ann am bushing cruth-atharrachaidh a bhios a’ stiùireadh uèir àrd-bholtaid an cruth-atharrachaidh a ’dol gu taobh a-muigh an tanca ola, agus a’ frithealadh mar thaic pàirt giùlain agus insulation talmhainn.Rè obrachadh a ’chruth-atharrachaidh, bidh an sruth luchd a’ dol troimhe airson ùine mhòr, agus bidh an sruth cuairt ghoirid a ’dol troimhe nuair a thig cuairt ghoirid taobh a-muigh a’ chruth-atharrachaidh.
Mar sin, tha na riatanasan a leanas aig bushing cruth-atharrachaidh:
Feumaidh neart dealain sònraichte agus neart meacanaigeach gu leòr a bhith agad;
Feumaidh seasmhachd teirmeach math a bhith aige agus a bhith comasach air seasamh an aghaidh cus teasachadh sa bhad nuair a tha e goirid;beag ann an cumadh, beag ann an tomad, agus math ann an coileanadh seulachaidh.
Seòrsachadh
Faodar preasan bholtachd àrd a roinn ann am preasan làn ola agus preasan capacitive.
An càballpàipearanns a’ phreas làn ola tha e coltach ris a ’phlàta co-ionannachd anns a’ phreas capacitive.Tha cridhe capacitor anns a’ phreas capacitive na shreath de cho-leasan siolandair coaxial, agus anns a ’phreasa làn ola, tha seasmhach dielectric a’ phàipeir inslithe nas àirde na an ola, a dh ’fhaodas neart an achaidh a lughdachadh.
Faodar bushings làn ola a roinn ann am beàrn ola singilte agus preasan beàrn ioma-ola, agus faodar preasan capacitive a roinn ann am preasan pàipear gummed agus ola.
Bithear a’ cleachdadh sleeves nuair a dh’ fheumas stiùirichean giùlain gnàthach a dhol tro phàircean meatailt no ballachan aig diofar chomasan.A rèir an tachartais iomchaidh seo, faodar preasan a roinn ann am preasan cruth-atharrachaidh, preasan airson suidsichean no innealan dealain còmhla, agus preasan balla.Airson an rèiteachadh dealain “plug-in” seo, tha an raon dealain gu math dlùth aig oir an dealan a-muigh (leithid flange meadhan a ’phreasa), far am bi an sgaoileadh a’ tòiseachadh gu tric.
Cleachdadh agus feartan casing
Bithear a’ cleachdadh preasan bholtachd àrd airson stiùirichean bholtachd àrd a dhol tro phàirtean le diofar chomasan (leithid ballachan agus còmhdach meatailt de uidheamachd dealain) airson insulation agus taic.Mar thoradh air cuairteachadh neo-chòmhnard an raoin dealain anns a ’phreas, gu sònraichte an raon dealain dlùth aig oir an flange mheadhanach, tha e furasta a bhith ag adhbhrachadh sgaoileadh sleamhnachadh uachdar.Tha structar insulation a-staigh a’ phreasa le ìre bholtachd nas àirde nas iom-fhillte, gu tric a ’cleachdadh stuthan insulation còmhla, agus tha duilgheadasan ann leithid sgaoileadh pàirt.Mar sin, feumar an deuchainn agus an sgrùdadh air cas a neartachadh.
